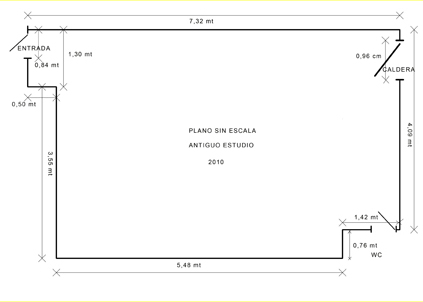

Una vez conseguido un boceto del circuito a nuestro gusto es el momento de pasarlo a escala. El primer paso es hacer un plano a escala o por lo menos acotado del espacio disponible, teniendo en cuenta puertas, ventanas, enchufes, luces en el techo, etc. (cambiar un fluorescente encima de una maqueta decorada es verdaderamente arriesgado).
Anteriormente al hacer el boceto ya hemos decidido la forma del soporte de la maqueta: cuadrada, rectangular, en “L” etc.También si la colocaremos arrimada a la pared o bien en el centro de la habitación. Sea cual sea la situación hay que asegurarse de poder alcanzar con la mano cualquier parte de la maqueta o de lo contrario será muy difícil la construcción y mantenimiento.

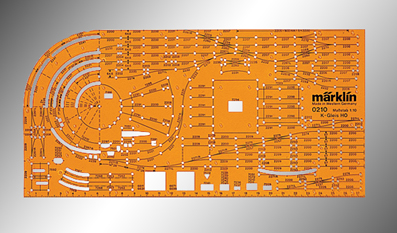

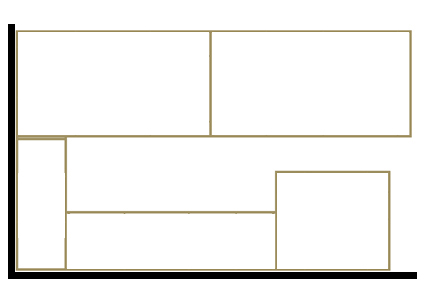

Me decidí por una forma de "u" con la parte izquierda y la inferior arrimadas a la pared ya que puedo acceder por el centro y por el lado superior también hay que tener en cuenta la altura, tiene que permitir movernos cómodamente por debajo y alcanzar con facilidad cualquier punto superior.Al hacer el boceto del circuito de vías a mano alzada no se ha respetado el galibo, es decir los radios de curvatura ni la distancia entre vías, distancias reales a escala etc. A llegado el momento de pasar el boceto a escala, para esto hay varias formas de ayuda: La plantilla de vías que está a una escala más reducida pero mantiene las proporciones exactas, suele estar a 1:10 1:20 del tamaño real de las vías H0 que utilizaremos. Un set de vías de plástico a escala reducida con el que montamos el circuito físicamente a escala 1:5 del tamaño de las vías H0.
Tanto un sistema como el otro no son fiables al cien por cien ya que en los dos podemos “forzar” los radios de curvatura o el perfecto encaje de las vías

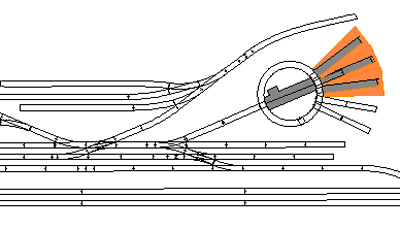

.El sistema más fiable es por ordenador con alguno de los programas creados específicamente para el diseño de maquetas. Incluyen las vías de todos los fabricantes así como los accesorios para decoración de la maqueta, casas, arboles, estaciones, depósitos, etc.

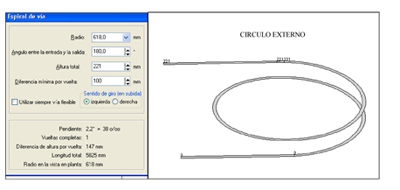

Permiten calcular desniveles, porcentaje de rampas, espirales, incluso posibles errores eléctricos o el galibo.
De ser necesario se puede imprimir a escala real para plantear el circuito de vías encima del tablero. Además de darnos una relación de todo el material utilizado en la maqueta que siempre es interesante conocer.
